Passage tuyau dans cloison placo : guide complet pour une traversée étanche et sécurisée

Lorsqu’on rénove une salle de bain ou qu’on déplace une arrivée d’eau dans la cuisine, le passage des tuyaux derrière une cloison en plaques de plâtre semble une solution évidente pour tout cacher. Oui, c’est tout à fait faisable, et même très répandu, à condition de ne jamais enfermer un tuyau à cru dans le placo. J’ai moi‑même appris cette leçon en voyant apparaître des fissures autour d’une évacuation mal protégée il y a quelques années… Depuis, j’applique une méthode simple, mais carrée, que je vais vous détailler ici. Que vous soyez en pleine construction ou en rénovation, vous saurez exactement comment faire passer un tuyau d’eau, d’évacuation ou de chauffage dans une cloison BA13, sans engendrer de problèmes d’étanchéité, d’isolation ou de solidité.

Les règles d’or pour faire passer un tuyau dans du placo

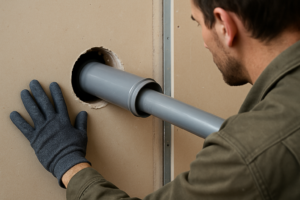

La première règle, et de loin la plus importante, est de ne jamais laisser le tuyau en contact direct avec le plâtre. Le plâtre attaque certains métaux (cuivre notamment) et, avec la condensation ou les dilatations, le frottement provoque inévitablement des fissures. La solution consiste à utiliser un conduit de protection – un fourreau – qui enveloppe le tuyau sur toute la traversée de la cloison.

D’après toutes les recommandations que j’ai pu glaner sur les forums et les sites de fabricants, ce fourreau doit dépasser d’au moins 2 centimètres de chaque côté de la cloison une fois le revêtement posé (placo nu, puis éventuellement carrelage ou faïence). Pourquoi ? Pour éviter que le plâtre ou l’enduit ne vienne toucher directement la canalisation et pour permettre un joint d’étanchéité périphérique efficace.

Autre point clé : la distance entre le tuyau et la surface intérieure du placo. Les conseils issus de la pratique (et confirmés par de nombreux pro) préconisent une marge d’environ 20 mm entre le centre du tuyau et la face arrière de la plaque. Cette précaution évite que la dilatation du tube ne fasse travailler la plaque, tout en préservant l’isolation thermique et phonique placée dans la cloison.

Choisir le bon fourreau pour protéger vos tuyaux

Pour assurer la protection du tuyau, vous pouvez utiliser une gaine ICTA, un fourreau PVC rigide, un tube IRO (en acier) ou un manchon en PER. Le choix dépend surtout du type de canalisation et du diamètre à traverser. Par exemple, pour une évacuation en PVC de diamètre 40 mm, un fourreau PVC de diamètre 63 mm fait parfaitement l’affaire ; pour un tube PER de 16 mm, une gaine annelée de 25 mm convient.

• 🟢 Manchon PER : idéal pour les tubes multicouches ou PER, car il assure une séparation nette avec le plâtre.
• 🔵 Gaine ICTA rigide : utilisée pour les alimentations d’eau, facile à faire passer dans une cloison déjà isolée.
• 🟡 Tube IRO : robuste, souvent utilisé comme fourreau « passe‑câble » dans les chantiers pro, il peut aussi servir de conduit pour une évacuation.
• ⚪ Fourreau PVC : économique et simple à mettre en œuvre pour les évacuations.

Petite astuce de chantier : si vous devez glisser un fourreau derrière un doublage polystyrène déjà posé, scotchez la gaine à une bille métallique (ou un écrou assez lourd) suspendue à une ficelle, et laissez‑la descendre par gravité dans la cavité. J’ai testé cette combine quand j’ai rajouté une alimentation de lave‑linge derrière un placo en rénovation, et ça a évité d’arracher toute la plaque !

Passage d’une évacuation dans une cloison placo : les indispensables

Une évacuation (lavabo, douche, WC) peut parfaitement traverser une cloison en plaques de plâtre, à condition de respecter le diamètre du tube, la pente et les contraintes mécaniques. Pour un écoulement correct, une pente minimale de 1 à 2 cm par mètre est indispensable, même dans la traversée de la cloison.

Concrètement, si vous devez faire passer un tuyau PVC Ø 100 mm (typique d’un WC) dans une cloison, le trou dans l’ossature devra souvent être plus large que l’espace entre deux montants standards (distance entraxe 60 cm). On percera les montants avec précision, puis on insérera un fourreau de 125 mm en PVC. Attention à ne pas affaiblir la cloison : certains montants ne doivent pas être percés sur toute leur largeur, et il faut parfois renforcer l’ossature avec des traverses.

Pour les évacuations plus petites (diamètre 32 ou 40 mm, typiques d’un lavabo), l’opération est plus simple. Une scie cloche de 60 mm suffit, et on utilise un fourreau PVC de 50. L’important est de ne jamais laisser le tube PVC frotter directement contre le placo, sous peine de voir apparaître des fissures au bout de quelques semaines.

Intégrer des tuyaux de chauffage derrière le placo : mode d’emploi

Oui, il est tout à fait possible de cacher des tuyaux de chauffage derrière une cloison en placo, et c’est même une solution très propre. Toutefois, la chaleur et la dilatation imposent quelques précautions spécifiques.

D’abord, chaque tube doit être glissé dans une gaine protectrice (fourreau PER ou ICTA). Ensuite, une isolation thermique est obligatoire pour éviter de chauffer inutilement la cavité de la cloison et pour respecter la réglementation thermique. On utilise souvent des manchons en mousse autour du tube. Pensez aussi à vérifier que la dilatation longitudinale du tube ne va pas créer de tension au niveau des raccords : un petit jeu dans le fourreau est donc bienvenu.

Enfin, lorsque vous rebouchez, veillez à ce que les colliers de fixation (de préférence à coquille caoutchouc pour limiter les bruits de dilatation) soient bien solidaires de l’ossature métallique, jamais simplement accrochés au placo.

PER et multicouche dans le placo : ce qu’il faut savoir

Les tuyaux en PER et les tubes multicouches peuvent traverser une cloison en placo, à condition d’être protégés par un fourreau et de ne jamais subir de contrainte mécanique directe. Ces matériaux sont sensibles à l’abrasion et aux microfissures s’ils sont en contact prolongé avec le plâtre.

Pour un tube multicouche, la règle est la même que pour une alimentation en cuivre : gaine annelée ou manchon lisse, dépassant d’au moins 2 cm. Le fourreau n’est pas une option, c’est une obligation si l’on veut garantir la longévité de l’installation. J’ai vu trop de cas où un tuyau pincé dans du Map finissait par goutter au bout de deux ans…

Notez que le PER peut également être utilisé comme fourreau lui‑même pour un autre tube, mais ce n’est pas sa vocation première. Si vous optez pour cette solution, assurez‑vous que le diamètre intérieur laisse passer le tuyau sans effort et qu’aucun débris de plâtre ne s’infiltre.

Percer la cloison sans la fragiliser (outils, méthode)

Le perçage d’une cloison en plaques de plâtre pour le passage d’un tuyau se fait idéalement à la scie cloche, en prenant soin de ne jamais entamer les montants métalliques ou les canalisations existantes. Le secret, c’est de bien repérer l’emplacement des montants (détecteur magnétique ou électronique) avant de sortir la perceuse.

Voici la méthode que j’applique désormais :

• 🛠️ Marquer l’axe du futur passage sur la plaque, en vérifiant que le centre se trouve bien dans un espace libre entre deux montants, et qu’il respecte la distance de 20 mm par rapport à la face intérieure.
• 🔍 Contrôler l’absence de tuyau ou de gaine électrique derrière la paroi (un coup de détecteur suffit).
• 🪚 Utiliser une scie cloche au diamètre adapté (diamètre intérieur du fourreau + 2 mm de jeu). Si vous devez percer un doublage polystyrène, préférez une scie cloche à denture adaptée ou une petite scie sauteuse.
• 🧹 Dépoussiérer soigneusement le pourtour du trou pour que le mastic ou le plâtre accroche bien.

Sur des cloisons déjà isolées avec un vide sanitaire, vous pouvez parfois passer le fourreau en force, mais je déconseille cette méthode brutale : mieux vaut percer une seconde plaque de l’autre côté à la bonne hauteur, puis utiliser une aiguille de tirage pour faire glisser la gaine.

Fixer, reboucher et étancher : les étapes clés

Une fois le fourreau mis en place, il faut fixer solidement le tuyau à l’ossature avant de refermer le trou. L’objectif est double : éviter tout mouvement du tube qui finirait par faire sauter le joint, et garantir une étanchéité à l’air et à l’eau.

Voici la séquence gagnante en 3 temps :

1. Centrer le tuyau dans le fourreau et le brider avec un collier à rupture de pont phonique (collier caoutchouc) placé sur un montant proche. Si le tuyau n’est pas accessible, un point de mastic Sikaflex ou un petit plot de Map peut le bloquer, mais l’efficacité est moindre.
2. Remplir le vide autour du fourreau avec un enduit de rebouchage type Map ou un plâtre spécial. Pour un résultat propre, j’utilise souvent une petite chute de placo découpée à la bonne forme, que je noie dans le Map : le raccord est invisible après ponçage.
3. Assurer l’étanchéité finale avec un joint souple : cordon de mastic silicone sanitaire autour du fourreau, ou bande d’étanchéité adhésive pour les gaines techniques. Cela empêche les infiltrations d’humidité et les passages d’air parasites, surtout si la cloison donne sur une pièce humide.

Petit conseil de ma part : si vous rebouchez sans attendre que le mastic silicone soit sec, vous risquez un décollement au bout de quelques mois. Soyez patient, laissez‑le polymériser avant de peindre ou de carreler.

Les erreurs qui transforment votre placo en passoire

Au‑delà de l’oubli du fourreau, trois erreurs classiques font basculer un passage de tuyau réussi en chantier cauchemardesque. Autant les éviter dès le départ :

• 👎 Percer trop près du bord d’une plaque : le placo se fragilise et finit par casser à la moindre vibration. Laissez au moins 10 cm entre le trou et un bord libre.
• 💧 Négliger la pente de l’évacuation : un tuyau horizontal ou en contre‑pente, c’est l’assurance d’une évacuation bruyante et d’un siphon qui se vide. Un niveau à bulle est votre meilleur ami.
• 🕳️ Oublier l’étanchéité côté pièce humide : même un petit trou autour d’un fourreau peut laisser passer l’humidité derrière le placo, avec à la clé des traces de moisissure à long terme.

Isolation et acoustique : ne sacrifiez pas le confort

Une cloison en placo a souvent une double mission thermique et phonique. Quand vous introduisez un tuyau, vous créez un pont potentiel qui peut réduire ses performances. Les règles de bon sens sont simples :

• 📏 Respectez la distance de 20 mm entre le tuyau et la face intérieure du placo pour conserver de la place pour la laine minérale.
• 🔇 Utilisez des colliers antivibratiles et évitez les contacts durs entre le tube et l’ossature métallique, générateurs de bruits solidiens.
• 🔥 Si vous traversez un doublage ignifugé, maintenez une distance de 10 mm entre le tuyau (ou son fourreau) et la plaque ignifugée ; sinon, optez pour des manchons coupe‑feu adaptés.

https://www.youtube.com/watch?v=MBRgKv6xCUY

Dans cette vidéo (en anglais, mais les images parlent d’elles‑mêmes), vous voyez une mise en œuvre complète d’une évacuation PVC encastrée dans une cloison avant la pose du placo. Les gestes sont clairs et montrent bien l’importance du fourreau et du calfeutrement.
