Fondation de mur de soutènement : guide complet, dimensions, prix et étapes clés

J’ai failli abandonner mon premier mur de soutènement au bout de trois jours. Pas à cause du dos en compote, non. À cause de l’angoisse sourde de me planter sur les fondations. Et franchement, c’est là que tout se joue. Une semelle trop étroite, un fond pas assez profond, un oubli de drainage, et vous pouvez dire adieu à vos efforts dans les deux ans. Alors on respire un coup, on pose la truelle, et on prend le temps de comprendre ce qui va se passer sous la terre. Parce que ce qu’on ne voit pas est ce qui compte le plus. Promis, si vous faites ça bien, le reste coule tout seul.

Pourquoi les fondations d’un mur de soutènement sont-elles si critiques ?

Parce que sans elles, votre mur bascule, glisse ou se fissure en moins de deux saisons : 68 % des sinistres sur les murs de soutènement sont directement liés à des fondations défaillantes. C’est le chiffre qui m’a fait passer trois jours à checker mon étude de sol au lieu de commander les parpaings. Une fondation, ce n’est pas juste « du béton dans un trou ». C’est la pièce maîtresse qui répartit la charge du mur et résiste à la poussée des terres, à la pression de l’eau, et aux cycles gel-dégel.

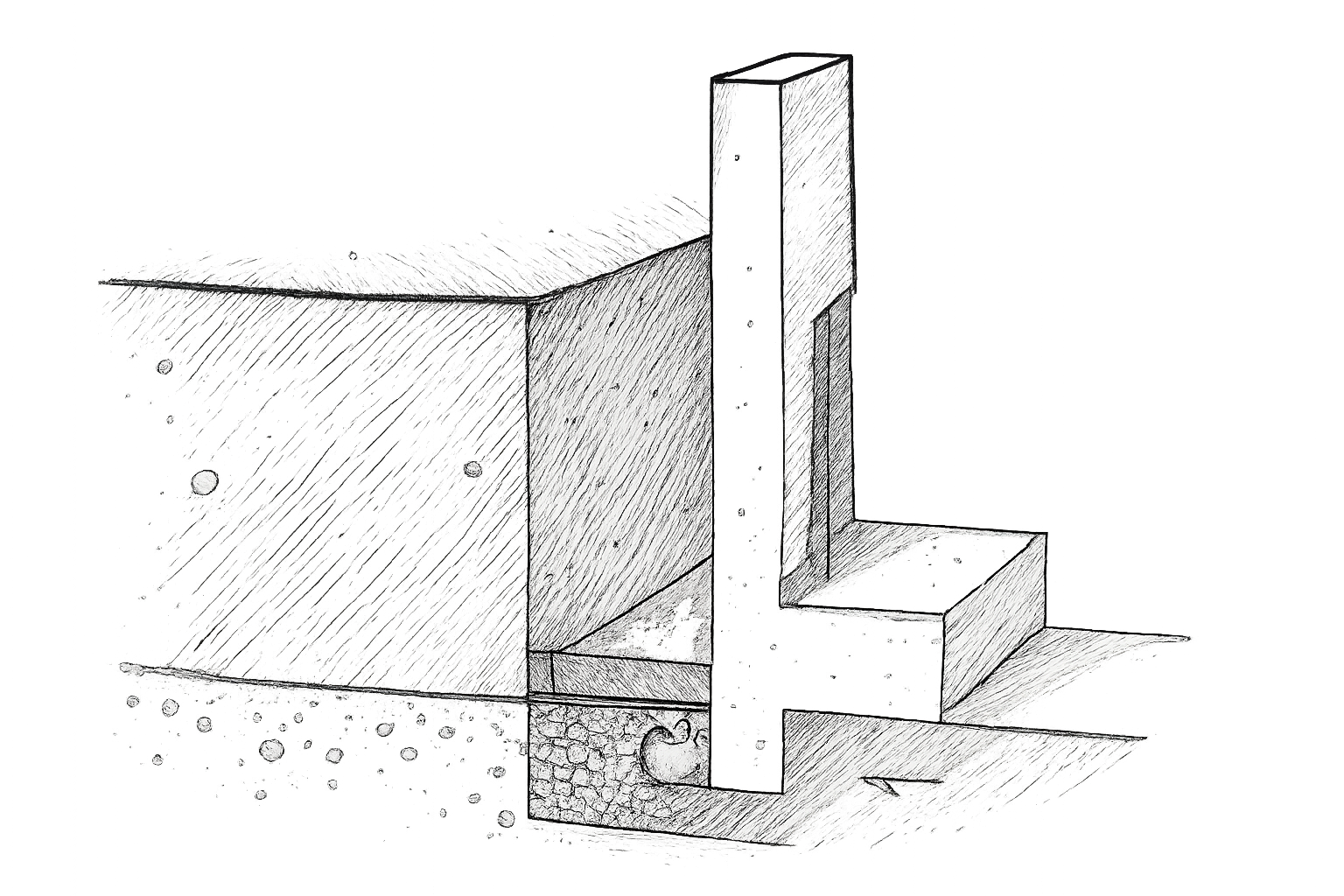

Pour faire simple, le sol derrière votre mur pousse. En continu. Et si le gel transforme l’humidité emprisonnée en glace, la pression peut tripler. Votre fondation doit non seulement supporter le poids du mur (la charge verticale), mais aussi empêcher tout glissement horizontal et tout basculement. C’est pour cela qu’on parle de semelle de fondation et qu’on ne se contente pas de poser le mur sur la terre battue. En géotechnique, on appelle ça la capacité portante et la stabilité au renversement. Je vous épargne les formules, mais retenez ceci : une fondation sous-dimensionnée, c’est la garantie de voir des fissures apparaître dans le mur, de constater un dévers, ou pire, de subir un effondrement un matin de pluie.

À quelle profondeur et largeur creuser pour être tranquille ?

Creusez au minimum 50 cm de profondeur si vous êtes en plaine côtière, et jusqu’à 1 m en zone montagneuse, pour descendre sous le niveau hors gel et atteindre le sol stable. La largeur, elle, doit représenter entre 33 % et 60 % de la hauteur totale de votre mur. Si votre mur fait 2 m de haut, votre semelle fera entre 66 cm et 1,20 m de large. Dans mon cas, je suis sur un terrain argileux en Normandie, j’ai dû descendre à 60 cm et élargir à 80 cm pour un petit talus de 1,50 m, tout ça validé par l’étude de sol.

Voici les règles de dimensionnement que j’ai glanées sur les forums et auprès d’un pote terrassier. Elles ne remplacent pas une étude de sol, mais elles vous donnent un ordre d’idée fiable :

• 🔹 Largeur de la semelle = entre 0,50 et 0,66 x la hauteur totale (mur + fondations).
• 🔹 Hauteur de la semelle = environ 0,12 x la hauteur totale, avec un minimum de 25 cm.
• 🔹 Profondeur hors gel : de 50 cm en climat doux à plus d’un mètre en altitude. Vérifiez la carte de votre département et les prescriptions du PLU local.
• 🔹 Bon sol : vous devez atteindre une couche de terrain non remanié et non argileux expansif. Si votre pelle rencontre une couche molle, continuez à creuser.

Ces dimensions ne sont pas là pour faire joli. Une semelle trop étroite concentre la charge et provoque un poinçonnement du sol sous-jacent. Une semelle trop peu profonde expose au gel, qui soulève le béton et le fissure en une seule mauvaise nuit de janvier. Et ne faites jamais l’impasse sur la mise hors gel, même si vous êtes pressé. J’ai vu un voisin devoir démolir un joli muret monté en deux week-ends parce qu’il avait creusé seulement 30 cm. La facture de la reconstruction lui a coûté trois fois le prix du premier chantier.

Les étapes pour couler une semelle de fondation qui tient cent ans

La réalisation suit une séquence précise : marquage, creusement, compactage, drainage, béton de propreté, ferraillage, coulage, et séchage. Chaque étape est indispensable, et en sauter une, c’est s’assurer des ennuis. Après avoir tracé mon axe au cordeau et planté mes piquets, j’ai passé une matinée entière à vérifier l’équerrage et les niveaux. Mon compagnon, fidèle cobaye débutant, m’a regardée faire en pensant que j’étais maniaque. Mais c’est là qu’on gagne du temps : un tracé d’enfer évite de rectifier au béton.

1. Délimitation et creusement

Marquez au sol à l’aide de piquets et d’un cordeau, puis vérifiez les diagonales pour l’équerrage. Creusez à la pelle mécanique (louez une mini-pelle, votre dos vous remerciera) à la profondeur recherchée. Une fois le fond atteint, compactez le sol avec une plaque vibrante ou, à défaut, une dame manuelle. Ne zappez pas cette étape : un sol non compacté se tasse sous la charge et votre fondation travaille.

2. La couche de drainage

Déposez 10 cm de graviers concassés bien répartis sur le fond de fouille, puis compactez à nouveau. Ce lit de graviers joue un double rôle : il empêche l’eau de stagner sous la semelle et il répartit la pression. Posez un voile de géotextile entre le sol et les graviers si vous êtes sur un terrain argileux, pour éviter que les fines particules de terre ne remontent dans le drainage sous l’effet de l’humidité. Sur le forum Bricozor, un membre expérimenté conseille même d’enrober complètement le drain arrière de géotextile, et je partage cet avis à 100 %.

3. Le béton de propreté et le ferraillage

Couler 4 à 5 cm de béton maigre (dosé à 150-200 kg/m³) n’a l’air de rien, mais ce béton de propreté protège les armatures métalliques du contact direct avec le sol et garantit un enrobage correct. Une fois sec (comptez 24 h), positionnez le ferraillage : un treillis soudé ou des barres d’acier horizontales et verticales, avec des attentes qui remonteront dans le mur pour lier l’ensemble. C’est cet acier qui donne à la semelle sa résistance en traction et empêche la fissuration.

4. Le coulage et le séchage

Remplissez la fouille avec un béton armé dosé à 350 kg/m³ minimum, en prenant soin de le vibrer pour éviter les bulles d’air. Niveler la surface soigneusement, car c’est sur cette assise que vous monterez le premier rang. Respectez un temps de séchage de 48 heures minimum avant de commencer à monter le mur, et arrosez le béton si la température extérieure dépasse 25 °C pour éviter une prise trop rapide et des fissurations de retrait.

Quel type de mur pour quelles fondations ?

Le choix du matériau influence directement les dimensions et l’armature de vos fondations, car le poids du mur et sa sensibilité à l’humidité dictent le dimensionnement de la semelle. Un mur en béton banché ou en parpaings nécessite une semelle classique armée, tandis qu’un mur en pierre naturelle, beaucoup plus lourd, exigera des fondations plus profondes et plus larges. Les gabions, eux, règlent en partie le problème car leur structure drainante intégrée réduit la pression de l’eau.

Type de mur	Fondation recommandée	Prix au m² posé	Idéal pour
Parpaings	Semelle standard 50-60 cm profondeur	150 – 350 €	Murs < 1,50 m, petit budget
Béton banché armé	Semelle large et profonde, armature renforcée	200 – 400 €	Murs > 2 m, fortes pentes
Béton préfabriqué (L/T)	Semelle robuste, pose rapide	150 – 450 €	Murs 1-3 m, chantier court
Pierre naturelle	Fondations profondes, poids élevé	200 – 600 €	Esthétique, jardin soigné
Gabions / Buses	Semelle simple, drainage intégré	100 – 400 €	Budget serré, zones très drainantes
Bois	Semelle légère, 40 cm de profondeur	50 – 300 €	Murets décoratifs, durée limitée

Ces prix s’entendent pose comprise, hors étude de sol et drainage (comptez 30 à 80 €/m² supplémentaires pour le drainage arrière). Pour un mur de 10 mètres de long sur 2 mètres de haut, le budget global oscille donc entre 3 000 et 12 000 €. Si vous faites appel à un pro, le maçon et le terrassier seront les garants du respect de la norme DTU 13.12, obligatoire pour la conformité de l’ouvrage. En dessous d’1 mètre de hauteur, un bricoleur averti peut se lancer seul pour un petit talus, à condition d’avoir bien étudié son sol et de ne pas faire l’impasse sur le ferraillage.

Les 4 pièges qui ruinent une fondation (et comment les éviter)

Les erreurs les plus fréquentes sont une semelle trop étroite, une profondeur insuffisante, l’absence de drainage, et un mauvais compactage du fond de fouille. Ce sont les quatre cavaliers de l’apocalypse du maçon. La première année, tout semble parfait, puis un léger dévers apparaît, suivi d’une fissure en escalier le long des joints. Le diagnostic tombe : fondations sous-dimensionnées. Et là, la seule solution, c’est de démolir et recommencer. Autant vous dire que vous n’avez pas envie.

L’absence de drainage est le tueur silencieux. L’eau s’accumule derrière le mur, surtout après des pluies prolongées, et exerce une pression hydrostatique que même une fondation costaude ne peut supporter si elle n’est pas pensée pour. Résultat : le mur bascule ou la semelle se soulève par l’avant. Pour l’éviter, installez systématiquement un drain agricole en pied de mur côté terre, enveloppé dans un géotextile, qui dirige l’eau vers un exutoire. Et n’économisez pas sur les 10 cm de graviers concassés en fond de fouille. C’est un rempart anti-humidité que vous ne verrez jamais, mais qui travaillera chaque jour pour vous.

Sur un terrain argileux expansif, le retrait-gonflement des argiles est votre pire ennemi. En période de sécheresse, l’argile se rétracte et crée un vide sous la semelle. Quand les pluies reviennent, l’argile gonfle et pousse partout. Une étude de sol géotechnique est alors absolument impérative. Elle seule peut dire à quelle profondeur descendre pour trouver une couche insensible aux variations hydriques. Ne jouez pas aux devinettes avec la géologie, elle gagne à tous les coups.

Maîtriser l’eau : le secret d’une fondation qui dure

L’eau est responsable de 80 % des problèmes sur les murs de soutènement, et une fondation bien drainée vaut tous les bétons armés du monde. Le principe est simple : offrir à l’eau un chemin de sortie avant qu’elle n’ait le temps d’exercer une pression. Cela passe par le drainage en fond de fouille (les fameux 10 cm de graviers compactés), le drain en pied de mur (un tuyau perforé enroulé de géotextile), et les barbacanes si le mur est en béton ou en pierre. Ces petits trous percés dans le mur laissent l’eau s’échapper et empêchent la pression de monter.

Le géotextile est un allié que j’ai appris à aimer tardivement. Au début, je pensais que c’était un luxe. Aujourd’hui, je ne coule plus une seule semelle sans lui. Il filtre les particules fines du sol et empêche le colmatage du drain. Sans géotextile, la terre finit par remplir les interstices des graviers et votre système de drainage devient aussi efficace qu’une passoire bouchée. Un rouleau de géotextile coûte 2 à 5 € le mètre linéaire. À l’échelle du chantier, c’est une goutte d’eau pour une sécurité hydrique en béton armé.

Vidéo : couler des fondations de mur en blocs à bancher

Pour visualiser concrètement les étapes de creusement, de ferraillage et de coulage, cette vidéo de chantier montre la réalisation complète d’un mur de soutènement en blocs à bancher, depuis le piquetage jusqu’au coulage de la semelle. Le professionnel explique chaque geste sans blabla, et on voit très bien comment positionner les attentes pour lier la fondation au mur. Un tuto que j’aurais aimé avoir sous les yeux quand j’ai démarré mon premier chantier.

Le bricolage silencieux : travailler sans fracas

C’est le point que personne n’aborde et qui me tient à cœur. Une fondation de mur, ça se prépare dans un boucan d’enfer : mini-pelle, plaque vibrante, bétonnière. Mon credo du bricolage silencieux ne m’empêche pas de louer ces machines quand il le faut, mais j’organise mon chantier pour limiter les nuisances. Je coupe mon acier à la disqueuse sur batterie plutôt qu’avec un outil pneumatique. Je travaille en milieu de journée, jamais le week-end à l’aube. Et surtout, je préviens mes voisins trois jours avant de débarquer avec une plaque vibrante. Un petit mot dans les boîtes aux lettres aplanit beaucoup plus de tensions qu’on ne le croit.

Pour le compactage, préférez une dame vibrante électrique plutôt qu’un rouleau thermique. Elle est plus silencieuse, plus maniable, et tout aussi efficace sur les surfaces réduites d’une fouille. Pour le béton, une pompe à béton électrique vous épargnera le bruit constant de la toupie qui tourne à fond. Oui, ça coûte un peu plus cher, mais vos tympans et votre relation avec le voisinage valent bien ce supplément. Et si vraiment vous avez une âme de moine bâtisseur, il existe des coupeuses à eau qui réduisent la poussière et le bruit. J’en rêve pour mon prochain chantier.

Faire appel à un pro ou se lancer soi-même ?

Pour un mur de moins d’1 mètre de hauteur sur un talus modeste avec un sol déjà bien connu, un bricoleur méthodique peut s’en sortir seul. Au-delà d’1,50 m, confiez le terrassement et le coulage à un maçon professionnel, car les risques de basculement et les responsabilités légales changent d’échelle. La norme DTU 13.12 impose un certain nombre d’exigences techniques et la garantie décennale couvre les ouvrages réalisés par des pros. Si votre mur s’affaisse et provoque un glissement chez le voisin, votre assurance responsabilité civile ne couvrira pas les dégâts si vous n’avez pas respecté les règles de l’art. Et un expertise judiciaire peut coûter bien plus cher que le recours à un terrassier qualifié.

Cela dit, il y a une immense satisfaction à poser soi-même la première pierre, et le budget n’est pas le même. Si vous optez pour l’auto-construction, voici mes trois règles d’or :

• 🔹 Ne sautez jamais l’étude de sol. Considérez-la comme la consultation d’un médecin avant une grosse opération.
• 🔹 Prévoyez toujours une marge de sécurité dans les dimensions : une semelle plus large de 10 cm ne coûte presque rien en béton supplémentaire et peut sauver votre mur.
• 🔹 Faites-vous aider le jour du coulage. Le béton ne s’arrête pas, et un malentendu sur le niveau au moment de la vibration se rattrape rarement.

Les forums comme ForumConstruire ou Bricozor regorgent de retours d’expérience d’autoconstructeurs qui détaillent leurs réussites mais aussi leurs plantages. J’y traîne régulièrement sous un pseudo discret, et je confirme que les mêmes erreurs reviennent : sous-estimation de la largeur de semelle, absence de drainage, profondeur insuffisante. Avant de vous lancer, lisez une dizaine de fils de discussion sur votre type de sol. C’est du temps gratuit qui pourrait vous éviter une reconstruction à 8 000 €.
